Arduino Project 023 - Liquid Crystal Displays - Hello World

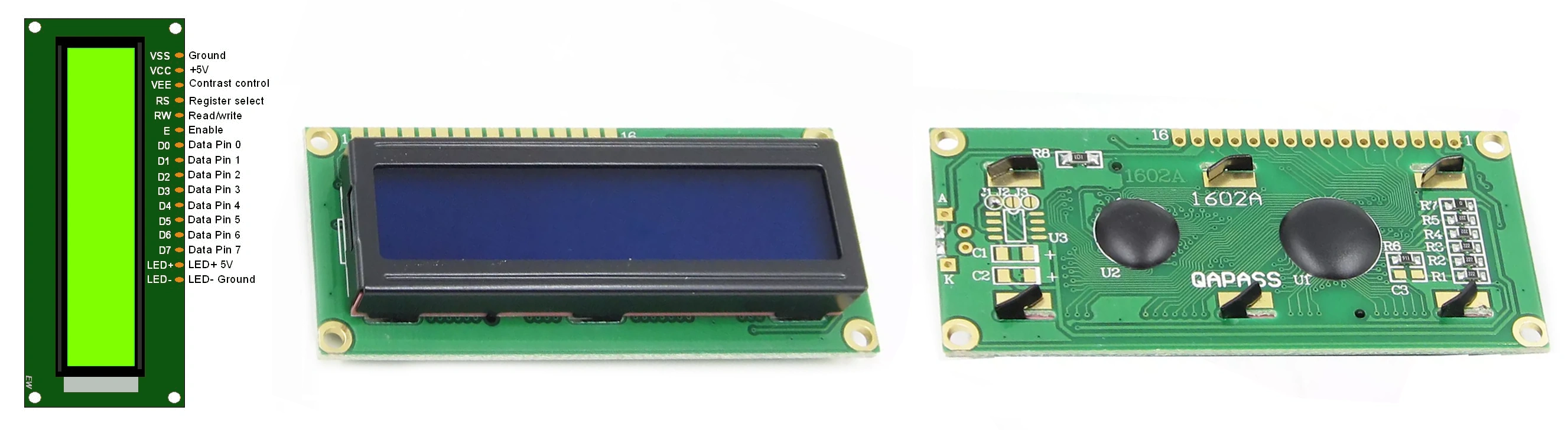

Before wiring the LCD screen to your Arduino board we suggest to solder a pin header strip to the 14 (or 16) pin count connector of the LCD screen, as you can see in the image further up.

To start with, you will create a demonstration project that will show off most of the functions available in the LiquidCrystal.h library. To do so, you’ll use a backlit 16x2 LCD Display.

Project 23 Liquid Crystal Displays -Hello World!

To wire your LCD screen to your board, connect the following pins:

• LCD RS pin to digital pin 9

• LCD Enable pin to digital pin 8

• LCD D4 pin to digital pin 5

• LCD D5 pin to digital pin 4

• LCD D6 pin to digital pin 3

• LCD D7 pin to digital pin 2

• LCD R/W pin to GND

• LCD VSS pin to GND

• LCD VCC pin to 5V

• LCD LED+ to 5V through a 220 ohm resistor

• LCD LED- to GND

Additionally, wire a 10k potentiometer to +5V and GND, with it's wiper (output) to LCD screens VO pin (pin3).

/* Coding Ron Wang
   Oct.22nd 2024
   Autaba support for coding hardware
   Project 23  Basic LCD Control - Hello World !
 */
#include <LiquidCrystal.h>
// initialize the library by associating any needed LCD interface pin
// with the arduino pin number it is connected to
const int rs = 9, en = 8, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("Hello, World!");
}
void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis() / 1000);
}

Project 23-1 Liquid Crystal Displays - Text Direction Example

/* Coding Ron Wang
   Oct.23th 2024
   Autaba support for coding hardware
   Project 23-1 Basic LCD Control- Text Direction Example
 */

#include <LiquidCrystal.h>
// Initialize the library with the numbers of the interface pins
const int rs = 9, en = 8, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
int thisChar = 'a';
void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // turn on the cursor:
  lcd.cursor();
}
void loop() {
  // reverse directions at 'm':
  if (thisChar == 'm') {
    // go right for the next letter
    lcd.rightToLeft();
  }
  // reverse again at 's':
  if (thisChar == 's') {
    // go left for the next letter
    lcd.leftToRight();
  }
  // reset at 'z':
  if (thisChar > 'z') {
    // go to (0,0):
    lcd.home();
    // start again at 0
    thisChar = 'a';
  }
  // print the character
  lcd.write(thisChar);
  // wait a second:
  delay(1000);
  // increment the letter:
  thisChar++;
}
